칠러에 사용되는 순환 펌프 연결 문의 드려봅니다. 안녕하세요 저는 전기를 잘 모르는 사람입니다.공장에 동계 대비 설비 점검을

안녕하세요 저는 전기를 잘 모르는 사람입니다.공장에 동계 대비 설비 점검을 위한 계획을 세우던 중 냉각 라인에 문제가 생길경우 동파로 인해 난리가 날 걸 대비 하고싶어서 질문드립니다.물탱크 안에 물을 기계나 금형에 순환시키는 펌프가 1개 있습니다.동절기엔 24시간 가동하며 동파를 방지해야 하는데 혹여나 여러 문제들로 인하여 모터 가동이 중단되면 동파의 우려가 있어 예비 펌프를 달아서 1번 펌프가 작동중 ocr에 트립되어 멈추었을때 2번 펌프가 작동되도록 만들 수 있을까요?제가 생각 하고 있는건.. 너무 하찮아서..방법있다면 도움 좀 구하겠습니다 ( _ _ )

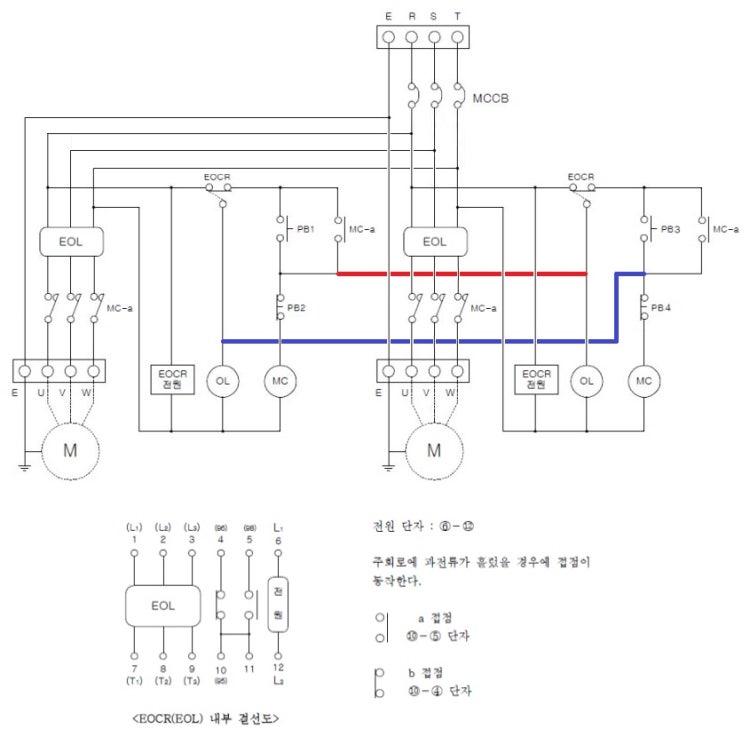

ECOR을 사용하실 거라면, 아래의 회로도와 같이 꾸미시면 됩니다.

아래의 시스템은 PB1을 누르면 왼쪽 모터가 동작하고, 만약 여기서 이상이 발생하면

자동으로 오른쪽 모터가 동작하게 됩니다.

그리고 반대로, PB3을 누르면 오른쪽 모터가 동작하고, 만약 여기서 이상이 발생하면

자동으로 왼쪽 모터가 동작하게 됩니다.

그리고 왼쪽 모터가 가동되고 있을 때 시스템을 멈추려면 PB2를 누르면 되고, 오른쪽

모터가 가동되고 있을 때 시스템을 멈추려면 PB4를 누르면 됩니다..^^
